Electronics Workbench 5.12

Чтобы создать электрическую схему, раньше нужно было запастись бумагой, ручкой, учебниками и через несколько дней после выполнения всех вычислений подготовить рисунок схемы. Сегодня для подобной работы достаточно установить Electronics Workbench (EWB). Это известна программа, позволяющая выполнять моделирование электрических схем на компьютере. Помимо создания проектов в ней можно выполнить эмуляцию и посмотреть на стабильность работы цепи еще до сборки.

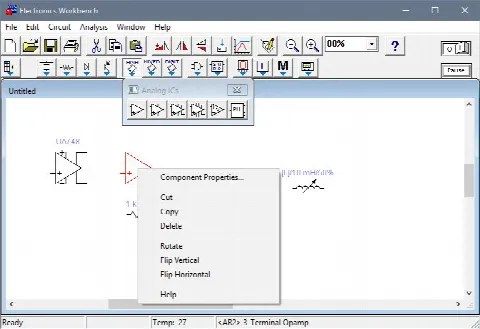

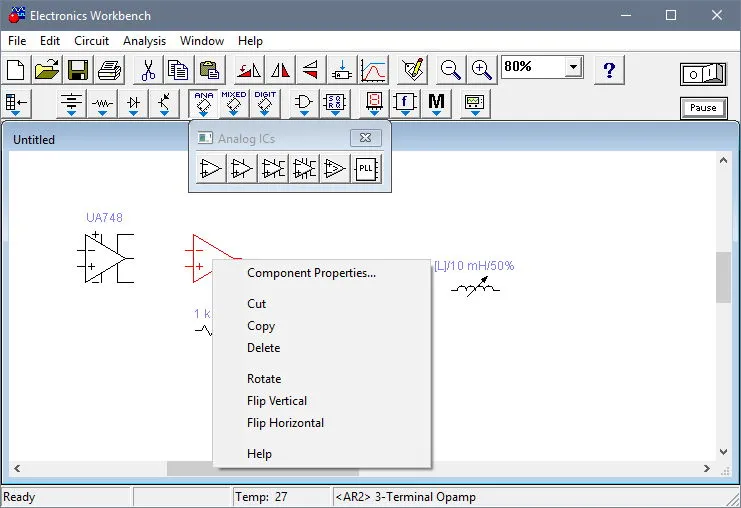

Главную часть окна занимает рабочая область, где осуществляется работа над проектом. Сверху находятся настройки программы и компоненты схемы. Electronics Workbench не имеет русской локализации, но поскольку все элементы указаны по большей части значками, а не надписями, пользователь, знакомый с условными обозначениями компонентов, быстро освоит принцип работы.

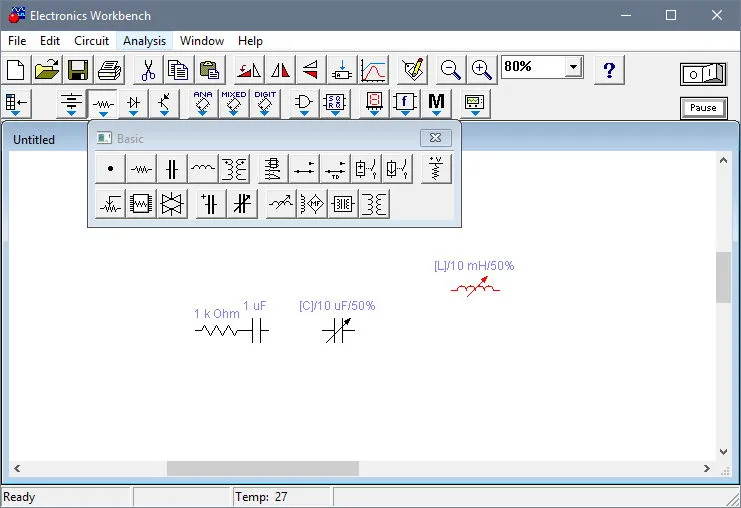

Сборка цепи происходит путем переноса на рабочую область компонентов из списков и их соединения. После объединения пользователь сможет замерить показатели цепи, используя встроенные приборы. В правом верхнем углу находится кнопка включения цепи, которая позволяет эмулировать работу собранного проекта.

Особенности программы Electronics Workbench 5.12:

• Моделирование электрических схем аналогового и цифрового типа
• Обширная база компонентов
• Отсутствие русской локализации
• Эмуляция собранной цепи
• Возможность проектирования сразу нескольких схем

Несмотря на «возраст» программы и отсутствие русской версии, EWB остается востребованной программой среди электриков и студентов.
